Знак GD-01«Переносные сигнальные знаки - Начало и конец опасного места»
|
Технические характеристики |
Транспортные характеристики |
|||
|
Материал знака |
Оцинкованная сталь 0,8 мм (марка стали 08ПС) |
|
Вес, кг |
Объем, куб. м. |
|
Материал стойки |
Труба профильная оцинк. 20х20х1,5, Сталь 2ПС-ГК, ГОСТ 8639-82 |
Знак односторонний без крепления |
1,5 |
0,0002 |
|
Размер знака, мм |
Д550 |
Знак односторонний с элементом крепления типа "планка" |
1,7 |
0,0008 |
|
Длина стойки, мм |
2200 |
Знак двусторонний на каркасе из металлической профильной трубы |
4,36 |
0,0065 |
|
Наличие отбортовки |
Нет |
Знак двусторонний с кронштейном крепления на верхушку железобетонной стойки |
5,22 |
0,0079 |
|
Элемент крепления |
Планка |
Стойка 20х20х1,5мм |
1,6 |
0,001 |
|
Тип пленки |
Инженерная тип А (класс 1а) |
|
|
|
|
Цвет стойки |
серебристый |
|
|
|
Исполнение знаков возможно в 6 вариантах:
1. Знак односторонний без крепления. Односторонний плоский знак для крепления на стену или твердую плоскую поверхность.
2. Знак односторонний с элементом крепления типа "планка" под крепеж типа "скоба". Односторонний плоский знак для крепления на металлическую или железобетонную стойку.
3. Знак двусторонний без элементов крепления. На плоской основе с двух сторон наклеены маски знака.
4. Знак двусторонний с элементом крепления типа "планка" под крепеж типа "скоба". Два отдельных знака для крепления на металлическую или железобетонную стойку.
5. Знак двусторонний на каркасе из металлической профильной трубы. На каркасе из профильной трубы 20х20мм с двух сторон закреплены два отдельных знака для крепления на металлическую или железобетонную стойку.
6. Знак двусторонний с кронштейном крепления на верхушку железобетонной стойки. Специальный кронштейн с двусторонним знаком для крепления на верх железобетонной стойки.
Маска знака делается из инженерной пленки типа А по ГОСТ 52290-2004, 32945-2014.
По умолчанию стойка знака изготавливается из профильной трубы 20х20мм со стенкой 1,5мм и имеет стандартную длину 2200 мм. По желания заказчика диаметр, толщина стенки и длина стойки могут быть изменены.

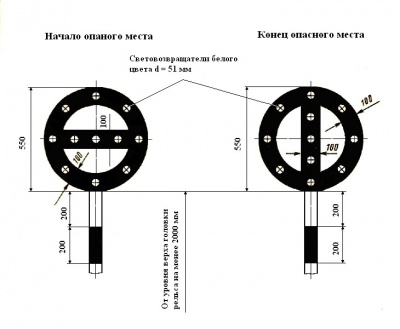

«Начало опасного места» и «Конец опасного места» представляют собой круглый щит диаметром 550 мм белого цвета с черной окантовкой шириной 100 мм знак «Начало опасного места» имеет горизонтальную полосу, а знак «Конец опасного места» вертикальную. Посредине полос крепятся 11 световозвращателей белого цвета диаметром 51 мм по окружности через 45 градусов, по линиям через 110 мм. Допускается световозвращатели на сигнальных знаках не устанавливать, а их место окрашивать в белый цвет.
Знаки «Начало опасного места» и «Конец опасного места» помещаются на разных сторонах одного щита. Щит крепится на деревянном шесте диаметром 60 мм и длиной 3000 мм, окрашенный поперечными полосами шириной 200 мм поочередно черного и белого цвета. Шест имеет наконечник для крепления в земле, изготовленный из стали толщиной 1 – 2 мм и окрашенный в черный цвет. На многопутных участках и в пределах станции при недостаточной ширине междупутья (менее 5,45 м) могут применяться шесты высотой 1,2 м (карликовый переносной сигнал или сигнальный знак)
Переносные сигнальные знаки "Начало опасного места" и "Конец опасного места" устанавливаются в местах действия временных предупреждений в порядке, указанном в п. 8.5(ПТЭ), пп. 3.8 и 3.11 (Инструкции по сигнализации) и пп. 6.2 (Инструкции по обеспечению безопасности движения поездов при производстве путевых работ).
|
